一、黃色警告燈
故障已經存在且車輛仍然可以繼續行駛,但司機應盡早報修以免故障加重。
二、紅色停機指示燈
一直點亮?xí)r,表明發動機存在嚴重故障,請司機盡早主動停機;一直閃爍時,發動機即將在30秒后自動停機。
扳綠色箭頭指的“超越開關”,可強制繼續行駛30秒,以確保能安全停車。
三、等待啟動指示燈
一直點亮?xí)r,表示正在進氣預熱,應在熄滅后再啟動發動機;一直閃爍時,表示啟動超時,應暫停2分鐘后再重新啟動馬達。
四、MIL指示燈 功能異常指示燈

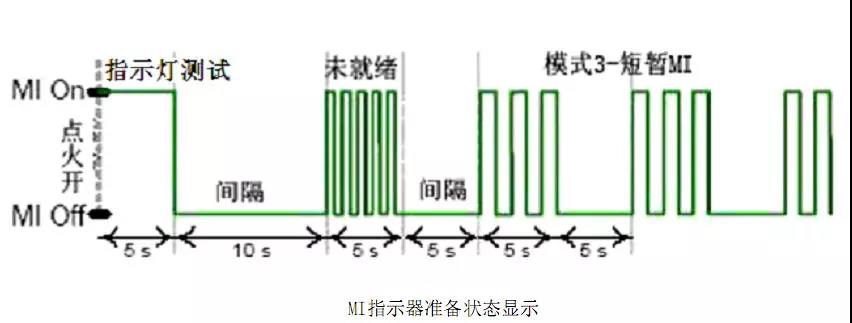

MIL燈,用于指示后處理相關故障。國六法規對與MIL燈的自檢要求,在T15上電時有5S的測試過程。在實際整車匹配過程中,
由于儀表上電初始化時間遠大于ECU上電初始化時間,因此在實際整車儀表上很難看到上述常亮5s的過程。

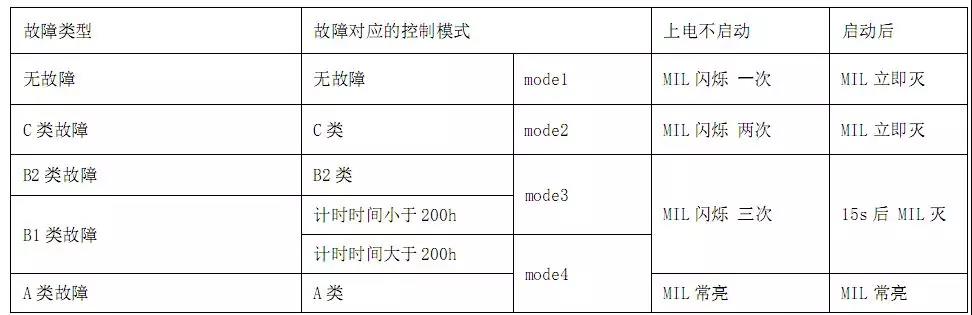

正常情況,上電不啟動,儀表自檢時間大約30s,當發動機無故障時,會周期性閃爍一次,啟動后立即熄滅;
如果閃爍兩次,則有C類故障,啟動后立即熄滅;如果閃爍三次,則有B類故障,啟動后15s,OBD燈熄滅;
如果OBD燈常亮,則提示有A類故障,啟動后OBD燈一直常亮。當提示有A、B、C類故障時,請盡快聯系服務站處理。
五、DPF指示燈 顆粒物捕集器指示燈

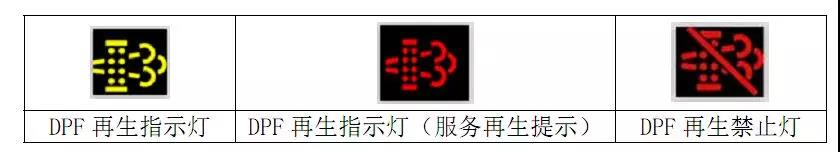

DPF 燈包含 DPF 再生指示燈和 DPF 再生禁止燈,燈的顯示形式主要為黃色閃爍、常亮和紅色。

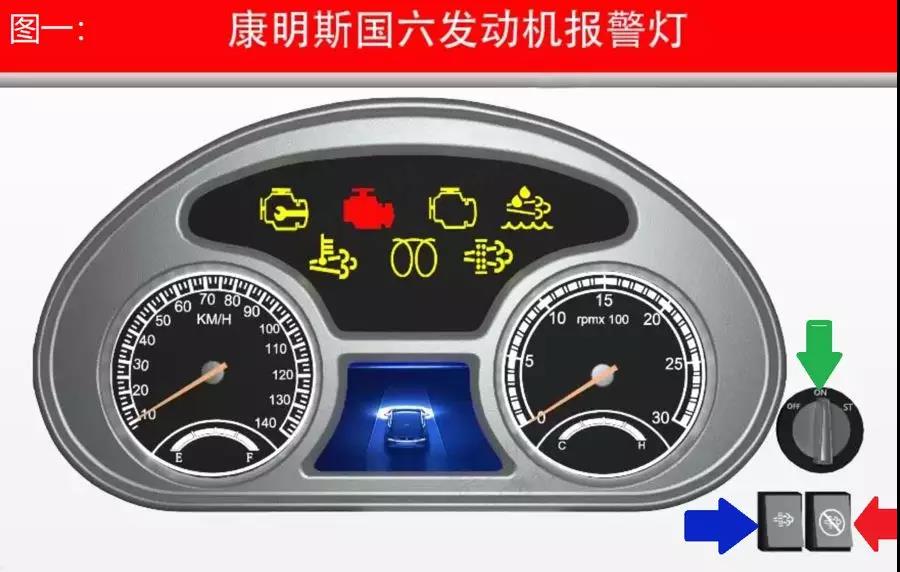

1)DPF 再生指示燈 黃色+閃爍:駐車再生提醒,需要到安全位置進行駐車再生;圖一右下角藍色箭頭所指的是駐車
2)DPF 再生指示燈 黃色+常亮:表示車輛正在再生,行車或駐車再生;
3)DPF再生指示燈 紅色+常亮:服務再生提醒,需要將車輛開往服務站進行服務再生
4)DPF 再生禁止指示燈 紅色+常亮:禁止再生,在加油站或者危險地方按下再生禁止開關
(儀表再生禁止燈顯示紅色指示燈閃亮或常亮?xí)r, 儀表會有相應的注釋)

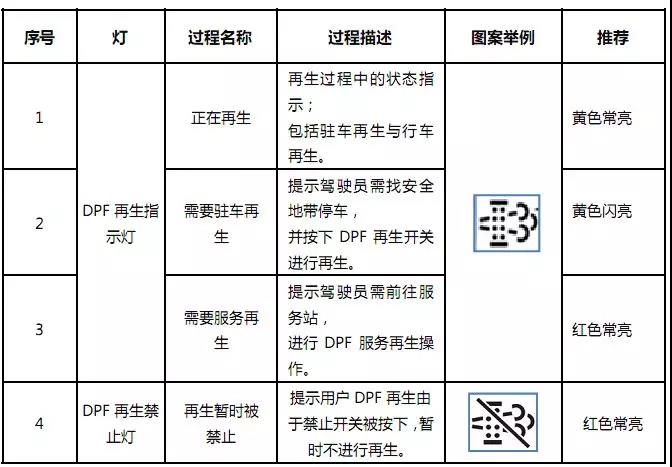

DPF 燈的點亮形式及分類見下表:
注:駐車原地主動強制再生時,發動機的排氣溫度相當?shù)馗?,請司機朋友們注意避開易燃易爆等危險區域。
六、高排溫指示燈
行車時該燈亮起時,說明發動機的DPF正在行車再生,司機無需執行任何其它操作。
注:如果途徑易燃易爆區域,請按下圖一右下角紅色箭頭所指的“禁止再生開關”,離開危險區域后再次按動此開關以復位。
七、DWS指示燈 駕駛員報警指示燈
該燈亮起時,表示有與氮氧化合物排放控制有關的故障,車輛即將被限制扭矩和限制車速,請盡早報修
